低加速電圧のSTEMを用いると有機膜のわずかな密度の違いが観えます
概要
p型・n型材料の混合膜を使用するバルクへテロ接合型太陽電池では、高効率化のために膜内の材料の混合状態を適切に制御する必要があります。密度が低い膜（有機膜など）においては、TEM専用機を用いた高加速電圧（数百kV）では電子線の透過能が高いためにコントラストをつけることが困難です。
一方、わずかな密度の違いが反映される低加速電圧のSTEM像観察では膜内の混合状態が明瞭に観察できています。

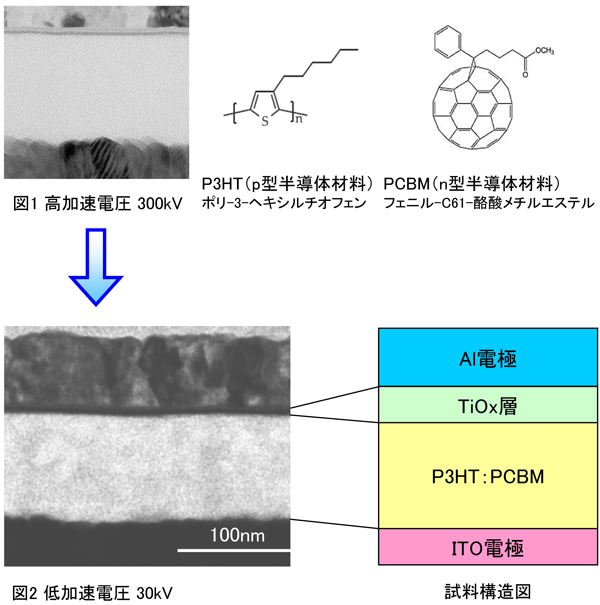

データ
サンプルご提供：九州大学先導物質化学研究所 藤田克彦先生
