GCIBを用いた低ダメージスパッタリングで多層フィルムの層構造を明瞭に可視化
概要
フィルムの機能性は素材・厚み・層構造等で決まることが知られています。
今回は食品用ラップフィルムとして一般的に用いられるポリエチレン系多層フィルムの層構造を評価しました。

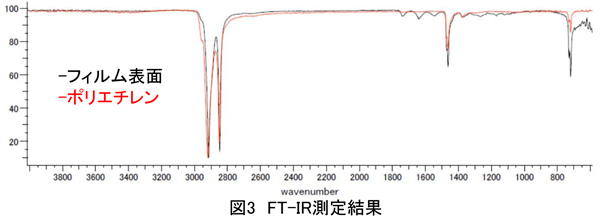

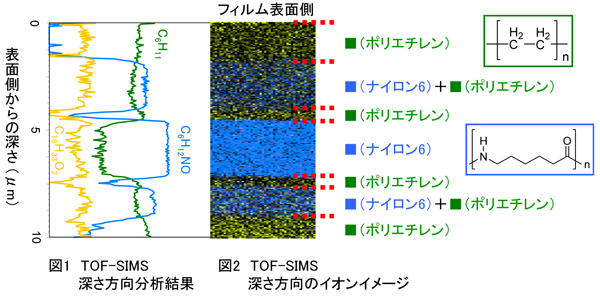

FT-IRで主にポリエチレンで構成されていることを確認したフィルムに対し、GCIB（Arクラスター）をスパッタに用い、TOF-SIMSで深さ方向に測定することで、10μmの厚みの中でポリエチレンとナイロン6とが積層されている構造を明瞭に可視化することができました。
※GCIB：Gas Cluster Ion Beam
データ

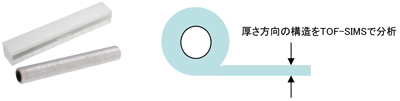

食品用ラップフィルム
データ例
