全体像から局所分布までイメージング評価可能
概要
TOF-SIMSでは、μm～cmオーダーまで様々な大きさの試料について質量イメージング分析が可能です。
カプセル剤タイプ薬の断面についてTOF-SIMSによる質量イメージング分析を行いました。断面加工を行い、薬剤全体（約7mm×20mm）とその内部の顆粒一粒（約500μmΦ）に着目したイメージング事例をご紹介します。
データ

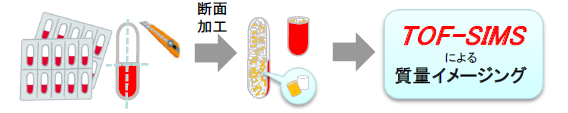

サンプリングの流れ
光学顕微鏡像とTOF-SIMSイメージング
| 光学顕微鏡 | ●成分Ａ | ■成分Ｂ | ▼成分Ｃ | |
 |
 |
 |
 |
 |
 |
光学顕微鏡 | 重ね合わせ | ●成分Ａ | ■成分Ｂ | ▼成分Ｃ | |
| 顆粒A |  |
 |
 |
 |
 |
|
| 顆粒B |  |
 |
 |
 |
 |

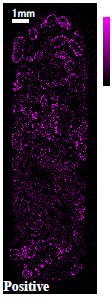

●成分Ａ：イブプロフェン

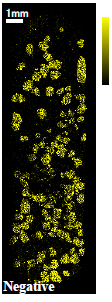

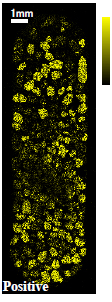

■成分Ｂ：デキストロメトルファン臭化水素酸塩水和物

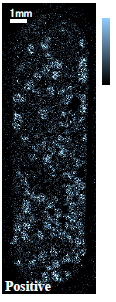

▼成分Ｃ：無水カフェイン
■成分Ｂ：デキストロメトルファン臭化水素酸塩水和物
▼成分Ｃ：無水カフェイン
POINT
