in situ X線CTを用いた引張試験による金属材の構造変化観察

引張応力ごとの三次元構造変化を評価可能

概要

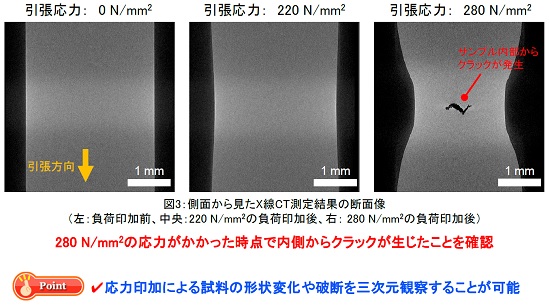

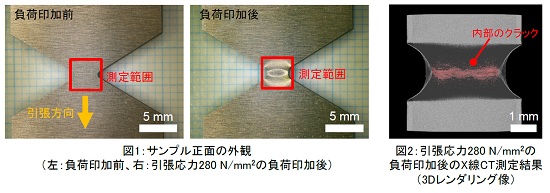

in situ X線CT測定では、試料に負荷（引っ張りもしくは圧縮）を印加した状態で内部構造分析を行うことが可能です。本資料では、アルミニウム板を試料として、通常状態と引き伸ばした状態においてin situ X線CT測定を実施しました。そして、試料にかかる引張応力を計算し、各応力条件ごとの内部構造変化をモニターしました。
in situ X線CT測定と画像解析技術を組み合わせることで、従来では評価が困難であった実使用条件下 での評価や応力による製品への影響の評価が可能です。

データ
