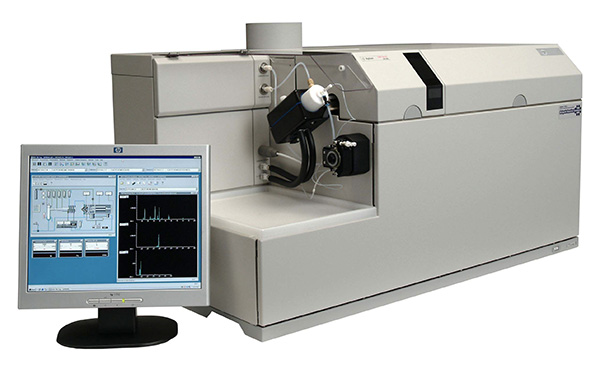

［ICP-MS］誘導結合プラズマ質量分析法

ICP-MS：Inductively Coupled Plasma – Mass Spectrometry

特徴

ICP-MSは溶液を分析するため、固体分析では作製が難しい標準試料を比較的容易に調製することが可能です。そのため、溶液中の極微量な無機元素を精確に定量する場合に頻繁に用いられています。

・高感度・低バックグラウンドな測定が可能なため、無機元素分析用装置としては最も低い含有量

　　（ppt*あるいはサブpptレベル）を検出可能。(＊：ppt：10^-12g/g)

・定量分析の比較基準となる標準試料（標準溶液）の調製を柔軟に行うことができるため、不確かさの小さな結果を得られる。

・周期表の多くの元素を同時に測定可能なため定性分析が可能。また、広いダイナミックレンジを備えており主成分から微量成分までを同時に分

　析可能。

適用例

原理

ICP-MSは特定の質量/電荷比（m/z）のイオン強度を測定する手法です。イオン源としては一般的にアルゴンプラズマが用いられます。
アルゴンプラズマは、高周波電流の流れる誘導コイルを巻いた石英3重管にアルゴンを流すことで得られ、非常に高いガス温度、電子温度を持つため、多くの元素に関して90％以上のイオン化が可能です。 多くの金属は＋1価のイオンとして質量分析計に導入されます。

天然に存在する元素は、一定の同位体組成を持っているため、各m/zに現れるイオン強度をスキャンすることで含有元素の定性分析を行うことができます。また、イオン強度が含有元素量と比例関係にあることを利用し、濃度既知の標準溶液と試料のイオン強度を比較することで、定量分析を行うことができます。

データ例

Siウエハ表面・酸化膜中の金属汚染評価

表1 200mmφSiウエハ表面の金属汚染評価

単位：atoms/cm²

	新品ウエハ	新品ウエハ 洗浄後	CRの環境計測 （12時間曝露）
Li	＜5.5E+09	＜5.5E+09	＜5.5E+09
Na	5.8E+10	＜1.7E+09	＜1.7E+09
Mg	＜1.6E+09	＜1.6E+09	＜1.6E+09
Al	2.5E+09	＜1.4E+09	＜1.4E+09
K	2.6E+10	＜9.8E+08	＜9.8E+08
Ca	1.9E+09	＜9.6E+08	＜9.6E+08
Cr	＜7.4E+08	＜7.4E+08	＜7.4E+08
Mn	＜7.0E+08	＜7.0E+08	＜7.0E+08
Fe	＜6.9E+08	＜6.9E+08	＜6.9E+08
Ni	3.3E+09	＜6.5E+08	＜6.5E+08
Co	＜6.5E+08	＜6.5E+08	＜6.5E+08
Cu	1.0E+09	＜6.0E+08	＜6.0E+08
Zn	1.4E+09	＜5.9E+08	＜5.9E+08

薄膜組成分析例

表2 IGZO膜の組成分析

単位：atomic%

	In	Ga	Zn	O*	合計
SampleA 800℃ｱﾆｰﾙ	14.7	15.4	12.4	57.5	100
SampleB As depo	14.9	15.5	12.0	57.6	100

＊O量はIn, Ga, Zn量よりIn₂O₃, Ga₂O₃, ZnOと仮定して計算により求めました。

• 成膜時の構成元素比の確認が可能です。
• プロセスによる構成元素比の変化が確認できます。
• 構成元素比の面内分布評価が可能です。

データ形式

• PDFファイル

仕様

• 測定必要量：50mL
• 分析可能元素と定量下限（ハロゲン元素はイオンクロマトグラフ法で測定可能です）

※化合物の状態により前処理/測定困難な元素があります。

必要情報

1. 目的/測定内容（組成比・微量元素・定量・定性など）
2. 試料情報
   　(1)数量、予備試料の有無など
   　(2)形状・形態（大きさ・バルク・薄膜・液体など）、層構造・膜厚（薄膜試料の場合）
   　(3)着目元素
   　(4)予想濃度
   　(5)提出するデータの単位（wt.%, at.%, g/g, g/cm², atoms/cm²など）
   　(6)注意事項
3. 納期
   　(1)ご希望の速報納期
   　(2)注意事項
4. その他の留意点

注意点
